关于电力线路工程质量控制知识

关于电力线路工程质量控制知识

1. 电力线路基础知识

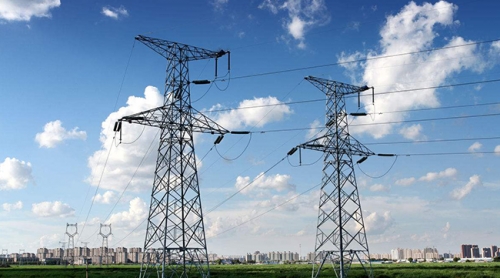

架空线路的基本组成部分。即 ；导线  绝缘子 （瓷瓶） 金具和杆塔

架空电力线路的功能是传输电能。它有导线，地线 ，绝缘子串或（绝缘子）线路金具,杆塔和拉线，基础以及接地装置等组成。为了使绝缘子与导线和杆塔的连接支撑固定需要用各种型号不同的金属零部件构成，绝缘子这些金属零部件在电力工程中单独划分为：电力金具：除了导线，绝缘子串，金具，杆塔以外，在电压较高的架空电力线路（例如：35KV以上）还沿全线或 在发电厂，变电站（所）的进出线部分敷设有架空地线。俗称：避雷线。

2. 器材检验质量控制

架空线路工程使用的原材料及器材必须符合国家有关规定。

对于产品出厂必须有质量检验合格证书

对于保管期限超过规定的   因保管不良有变质    未按规定取样或试样不具代表性的必须重做检验合格后使用。

现场所用水泥的质量情况，现在有些地方有的是商混，但有些道路运输不方便的地还需要用搅拌机进行搅拌  ，也有的地方需要人工和料 ，所以水泥的品种与标号就应满足设计规定的混凝土强度等级。

在现场监理工作时，严格按设计施工图纸进行检查，核对好每一基所用的施工图，针对现场的基础钢筋从规格，型号及长度进行检查。

钢材焊接用焊条，焊剂等焊接材料的品种，牌号应符合所焊接金属焊接的工艺要求角钢铁塔，混凝土电杆铁横担的加工质量。应符合现行的国家标准《输电线路铁塔制造技术条件》GB 2694的规定。

钢管电杆的质量应符合国家现行标准《输电线路钢管杆制造技术条件》DL/T 646的规定。

3. 施工测量质量控制

测量是实现设计目的，确保施工质量的重要部分之一。输电线路中线路复测，施工基面测量，杆塔分坑测量和拉线长度确定，都属于测量作业。在基础操平找正，杆塔检查，弧垂测量，交叉跨越测量等各个环节中，也都离不开测量工作。

输电线路的杆塔位置是根据设计部门测定的杆塔桩来确定的。由于线路在设计勘测定位后至开始施工期间内，受到自然环境或外界因素影响，杆塔桩往往发生偏移或丢失，所以在开工前，要求会同设计部门对线路上各杆塔桩及档距进行一次全面复测。

（一）对中

对中就是使经纬仪的数轴中心线与观测点重合。光学经纬仪可使用光学对中器对中。对中

的操作步骤及方法如下：

（1）将三脚架的脚尖插在观测桩的周围土地上如图（图 DJ2型光学经纬仪的外形）所示调节脚架螺旋，使三脚架顶面基本水平（它到地面的高度不宜超过观测者的下鄂）同时使三脚架顶面中心大致对准观测点

（木桩上的小钉）然后再将经纬仪轻轻地放在脚架面上，并用中心螺旋连接好。

（2) 用两手各持三脚架的一脚，使仪器进退或左右移动，同时用光学对中器基本对准观测点，并保持水平度盘略成水平。

（3) 均匀用力依次将三脚架踩入土中，若光学对中器中心与观测点距离较小，可松动中心螺旋在脚架面上滑动仪器，用光学对中器对准桩上的小钉，拧紧中心螺旋。

（二）整平

整平（也称置平）是使对准部上的水准管在任何方位时，管内的气泡最高点与管壁上刻划线的中点重合，亦称气泡居中。此时仪器的数轴垂直，水平度盘居于水平位置。整平的操作方法如下：

（1）拧紧照准部的制动螺旋，使其水准管大致与脚螺旋1 ，2的连线平行的位置。

（2）转动照准部，使水管处于1,2连线的位置。

（三）望远镜的组成与使用

（1）照准

1）目镜调焦

2）照准目标

3）物镜调焦

4）消除视差

（2）精确整平

（3）读数

（4）记录和计算
